    ► 5. Deslizadores y animaciones

           ► 5.3 Vals

    Objetivos

    Incluso moviendo un único deslizador, el resultado de la animación de algunas construcciones sencillas puede servir de estímulo para profundizar en su estudio. Aquí mostramos un ejemplo.

    Herramientas y comandos

    Usaremos los comandos Segmento y Secuencia, así como las herramientas:

    Punto Circunferencia radio Deslizador
    Construcción paso a paso

    Antes de empezar, puede ser buena idea echar un vistazo al "Ejemplo de construcción" que se encuentra en esta página. Incluso podemos ayudarnos de la Barra de Navegación para realizar un rápido recorrido por los pasos.

     Preparación

    No

    No

    Desactiva

    Primero crearemos varios deslizadores auxiliares y colocaremos un punto A en una circunferencia.

     Etapa 1

    • Creamos un  Deslizador entre 1 y 10, incremento 0.1. Lo renombramos como r y le asignamos el valor 5.
    • Creamos un  Deslizador entre 20 y 200, incremento 1. Lo renombramos como n y le asignamos el valor 60.
    • Creamos un  Deslizador (a) entre 5 y 50, incremento 0.1.
    • Entrada: O = (4, -1)
    • Con la herramienta  Circunferencia radio, creamos una circunferencia de centro O y radio r.
    • Con la herramienta  Punto, colocamos un punto (A) en la circunferencia anterior.

    Ahora crearemos listas de puntos.

    La lista L1 crea n rotaciones del punto A (el primer y último punto de esta lista es el propio A).

    La lista L2 rota cada punto de la lista L1 alrededor del anterior.

    Por último, unimos cada punto de la lista L2 con el siguiente (Seg1) y cerramos uniendo el último con el primero (Seg2).

     Etapa 2

    • Entrada:

    L1 = Secuencia[Rota[A, 2 π s / n, O], s, 0, n]

    L2 = Secuencia[Rota[Elemento[L1, s+1], 2 π s / a, Elemento[L1, s]], s, 1, n]
    Seg1 = Secuencia[Segmento[Elemento[L2, s], Elemento[L2, s+1]], s, 1, n-1]
    Seg2 = Segmento[Elemento[L2, n], Elemento[L2, 1]]

    Ahora animamos la construcción.

     Etapa 3

    • Clic derecho sobre el deslizador a. Activar la animación.

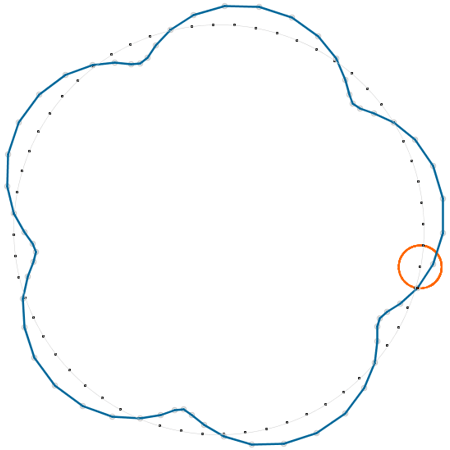

    Ejemplo de construcción

     Vals

    Clic en esta imagen abre la construcción de GeoGebra

     Propuesta de construcción

    Si en vez de:

    L2 = Secuencia[Rota[Elemento[L1, s+1], 2 π s / a, Elemento[L1, s]], s, 1, n]

    escribimos:

    L2 = Secuencia[Rota[Elemento[L1, s+1], a, Elemento[L1, s]], s, 1, n]

    obtenemos un movimiento global mucho más fácil de comprender.



    Explorar otras posibilidades.
    Comentarios

    Hemos elegido un punto de la lista L2:

     Elemento[L2, floor(n/2)]

    le hemos dado color naranja y hemos activado su rastro para visualizar que lo único que hace es girar alrededor del anterior, con velocidad variable.

     Investigación:

    • Un solo deslizador puede provocar el movimiento simultáneo de varios objetos. Por ejemplo, no resulta difícil simular el movimiento de traslación de la Tierra alrededor del Sol y, simultáneamente, de la Luna alrededor de la Tierra. Investigar cómo.
